顯示

顯示器

10.1英寸(對角線)電容觸摸屏

比例

16:9

分辨率

1280×RGB×800

測量參數

方式

四參數任意選擇

AC

Cp、Cs、Lp、Ls、Rp、Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC

DC

RDC

壓電

Cp、D、ε、|ε|、εr'、εr''、tanδ、Q

測試頻率

范圍

4Hz-2MHz

4Hz-2MHz

4Hz-5MHz

4Hz-10MHz

精度

0.01%

分辨率

0.1mHz

20.0000Hz-99.9999Hz

1mHz

100.000Hz-999.999Hz

10mHz

1.00000kHz-9.99999kHz

100mHz

10.0000kHz-99.9999kHz

1Hz

100.000kHz-999.999kHz

10Hz

1.00000MHz-9.99999MHz

AC測試信號模式

額定值 (ALC  OFF)

設定電壓為測試端開路時Hcur電壓

設定電流為測試端短路時從Hcur流出電流

恒定值 (ALC ON)

保持DUT上電壓與設定值相同

保持DUT上電流與設定值相同

測試電平

電壓范圍

0Vrms - 2Vrms

0mVrms-20Vrms

F≤1MHz

0mVrms-15Vrms

F>1MHz

0mVrms-2Vrms

2MHz<F≤5MHz

0mVrms-1Vrms

5MHz<F≤10MHz

準確度

±（10%×設定值+2mV）（AC≤2Vrms）

±（10%×設定值+5mV）（AC＞2Vrms）

分辨率

0.1mVrms

0mVrms-0.2Vrms

0.2mVrms

0.2Vrms-0.5Vrms

0.5mVrms

0.5Vrms-1Vrms

1mVrms

1Vrms-10Vrms

10mVrms

10Vrms-20Vrms

電流范圍

0mArms-20mArms

0mArms-100mArms

分辨率

(100Ω內阻)

1μArms

0μArms-2mArms

2μArms

2mArms-5mArms

5μArms

5mArms-10mArms

10μArms

10mArms-100mArms

RDC測試

電壓范圍

100mV-1V

分辨率

100μV

電流范圍

0mA-10mA

分辨率

10μA

DC偏置

電壓范圍

0V-±10V

0V-±40V

準確度

1%×設定電壓+5mV

AC≤2V

2%×設定電壓+8mV

AC>2V

分辨率

0.1mV

0V - ±5V

1mV

±5V - ±40V

電流范圍

0mA - ±100mA

分辨率

1μA

0mA-50mA

10μA

50mA-100mA

電壓源

  電壓范圍

-10V - 10V

  分辨率

1mV

電流范圍

-45mA   - +45mA

輸出阻抗

100Ω

測試端配置

四端對

測試電纜長度

0m、1m

輸出阻抗

100Ω，±1%@1kHz

數學/算

與標稱值的**偏差Δ，與標稱值的百分比偏差Δ%

等效方式

串聯、并聯

校準功能

開路OPEN、短路SHORT、負載LOAD

測量平均

1-255次

量程選擇

自動AUTO、手動HOLD

觸發模式

連續、單次

觸發延時

0-60s

獨有功能

一鍵截屏、一鍵記錄，嵌入式幫助系統

量程配置

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

RDC

10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

測量時間（ms/次）

快速：2.5ms,

中速：90ms

慢速：220ms

*高準確度

0.05%（具體參考說明書）

測量顯示范圍

a：1×10-18；E：1×1018

Cs、Cp

0.00001pF - 9.99999F

Ls、Lp

0.00001μH - 99.9999kH

D

0.00001 - 9.99999

Q

0.00001 - 99999.9

R、Rs、Rp、X、Z、RDC

0.001mΩ - 99.9999MΩ

G、B、Y

0.00001μs - 99.9999S

VDC

±0V - ±999.9999V

IDC

±0A - ±999.9999A

θr

-3.14159 -   3.14159

θd

-179.999° - 179.999°

Δ%

±（0.000%   - 999.9%）

多功能參數列表掃描

點數

201點，每個點可設置平均數，每個點可單獨分選

參數

測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流、帶介電常數測試功能基于此列表的各點參數設置實現

觸發模式

順序SEQ：當一次觸發后，在所有掃描點測量，/EOM/INDEX只輸出一次

步進STEP：每次觸發執行一個掃描點測量，每點均輸出/EOM/INDEX，但列表掃描比較器結果只在*后的/EOM才輸出

其他特點

1.       掃描參數與測試參數都有多種復制功能

2.       每個掃描點均可設置延時

比較器

每個掃描點*多可測量四個測試參數，每個參數均可設置上下限，所有測試參數都合格輸出PASS信號，否則輸出FAIL信號，未設上下限則不判斷

圖形掃描

掃描點數

51、101、201、401、801點可選

結果顯示

每個參數的極值以及光標所在點的掃描參數值與對應的測試參數值

壓電測試

集成壓電導納圓測試解決方案

掃描軌跡

1-4個測試參數任意選擇，掃描曲線可以一分屏、二分屏、四分屏

顯示范圍

實時自動、鎖定

坐標標尺

對數、線性

掃描參數

頻率、AC電壓、AC電流、DCV   BIAS/DCI BIAS

觸發方式

單次

手動觸發一次，從起點到終點一次掃描完成，下個觸發信號啟動新一次掃描

連續

從起點到終點無限次循環掃描

結果保存

圖形、文件

比較器

Bin分檔

10Bin、PASS、FAIL

Bin偏差設置

偏差值、百分偏差值、關

Bin模式

容差、連續

Bin計數

0-99999

檔判別

每檔*多可設置四個參數極限范圍，四個測試參數結果設檔范圍內顯示對應檔號，超出設定*大檔號范圍則顯示FAIL，未設置上下限的測試參數自動忽略檔判別

PASS/FAIL指示

滿足Bin1-10,前面板PASS燈亮，否則FAIL燈量

數據緩存

201個測量結果可分批讀取

存儲調用

內部

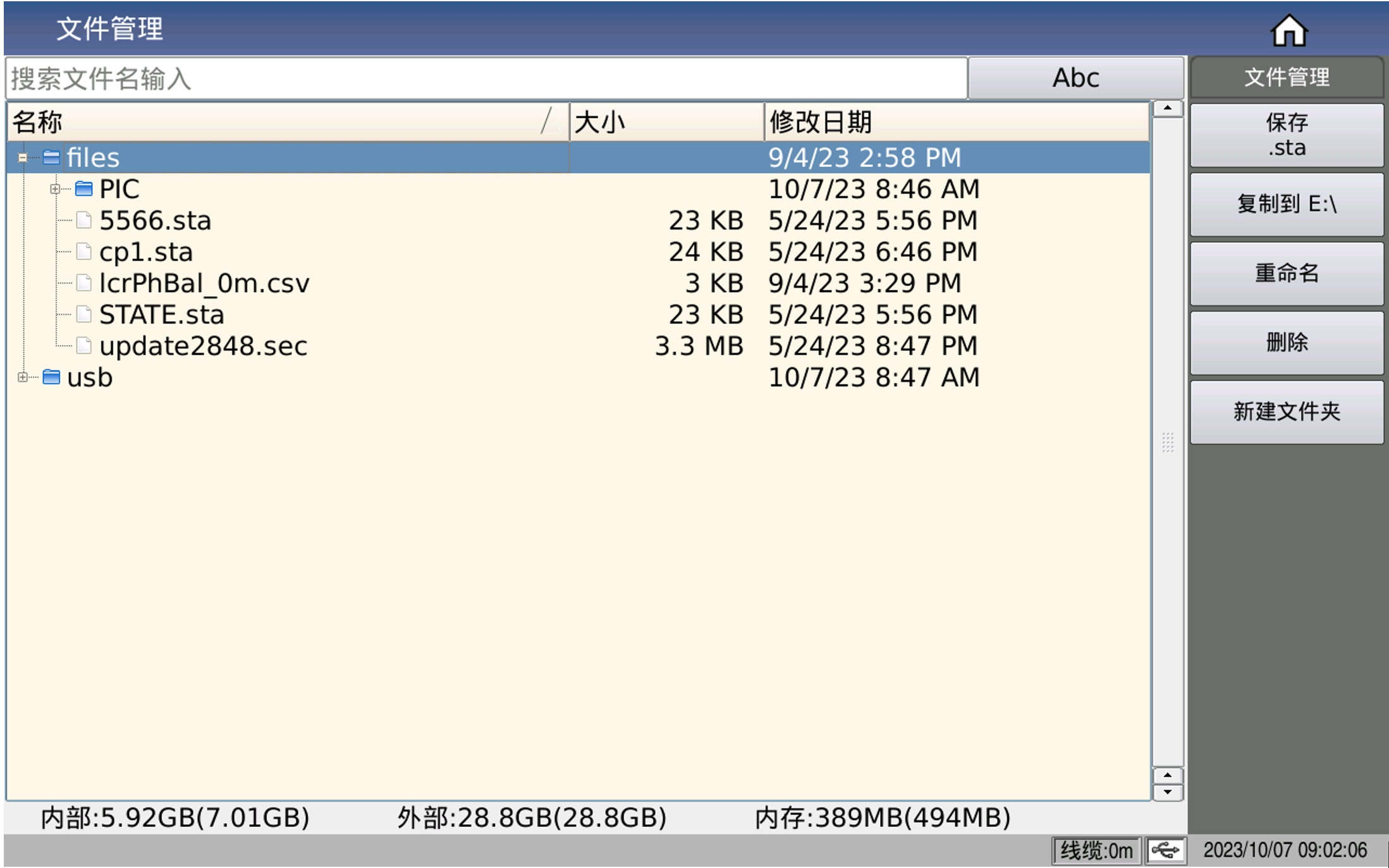

儀器內置8GB存儲空間，除去系統占用后用戶可使用空間約6GB

外置USB

測試設定文件、截屏圖形、記錄文件

鍵盤鎖定

可鎖定前面板按鍵

接口

USB   HOST

2個USB HOST接口，可同時接鼠標、鍵盤，U盤同時只能使用一個

USB   DEVICE

通用串行總線插座，小型B類（4個接觸位置）；與USB TMC-USB 488和USB2.0相符合，陰接頭用于連接外部控制器。

LAN

10/100M以太網，8引腳，兩種速度自適應

HANDLER

用于Bin分檔信號輸出

GPIB

標配

RS232C

標準9針，交叉

RS485

標配

開機預熱時間

60分鐘

輸入電壓

100-120VAC/198-242VAC可選擇，47-63Hz

功耗

不小于130VA

尺寸（WxHxD）mm

430x177x265

重量

11kg
